【衡水龍興儀表有限公司】

注:本圖片僅供參考

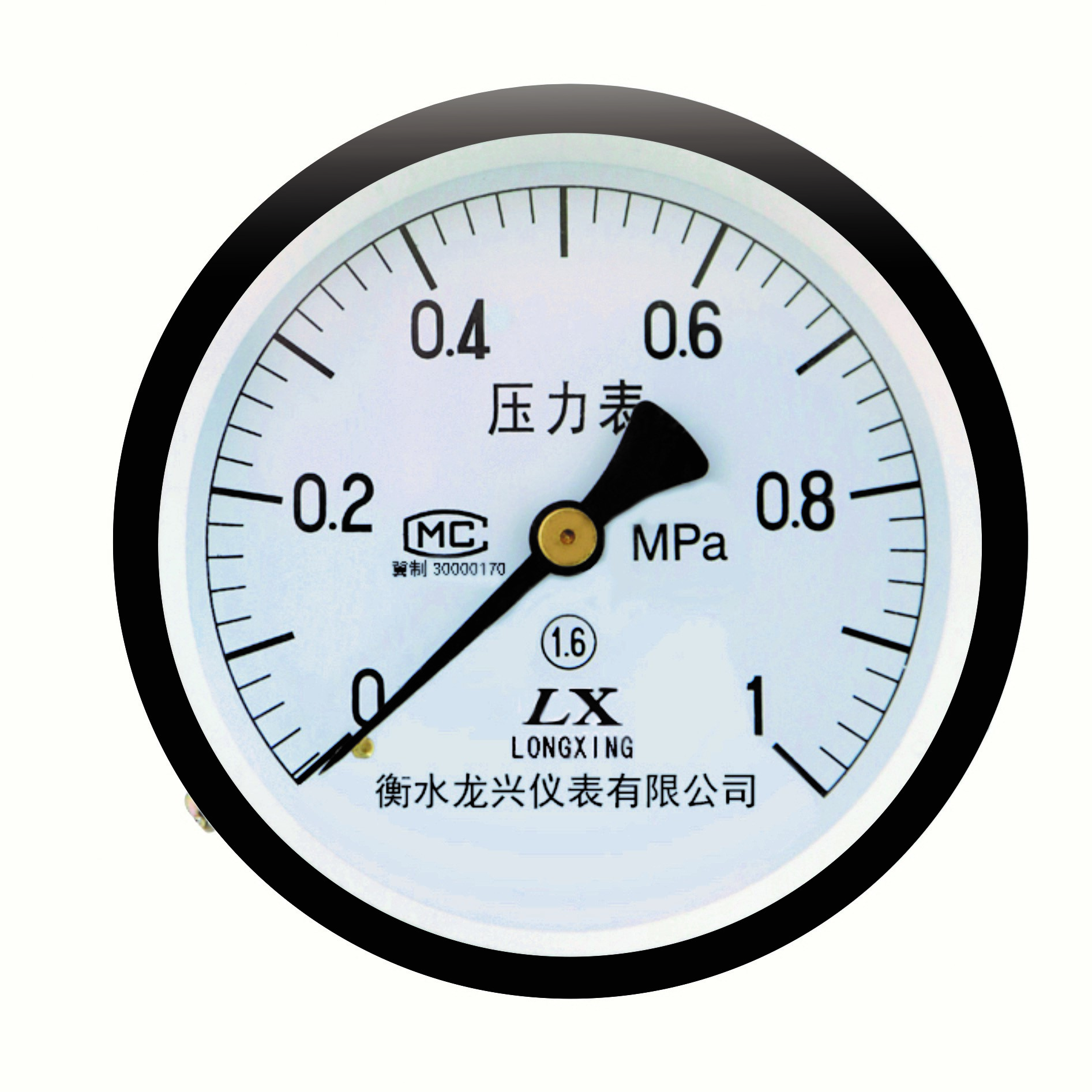

YZ系列軸向壓力表

  • 產品簡述
  • 詳細資料

產品應用:



一般壓力表適用于測量無爆炸危險、不結晶、不凝固及對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
精確度等級:2. 5、1.6。
測量范圍:0-0.1~0-100MPa, -0.1-0, -0.1-2.4MPa。

一般壓力表屬于就地指示型壓力表,就地顯示壓力的大小,不帶遠程傳送顯示、調節功能。 在工業過程控制與技術測量過程中,由于一般壓力表的彈性敏感元件具有很高的機械強度以及生產方便、安裝簡單讀數方便等特性,使得一般壓力表得到越來越廣泛的應用。



工作原理:



 壓力表通過表內的敏感元件--波登管的彈性形變,經由表內機芯的轉換機構將波登管的彈性形變轉換為旋轉運動,引起指針偏轉來顯示壓力。



  波登管分為C型管、盤簧管、螺旋管等型式。一般采用冷作硬化型材料(常用材料是銅合金),在退火狀態下具有很高的可塑性,經冷作加工硬化及定性處理后獲得很高的彈性和強度。



  C型波登管敏感元件截面顯橢圓形,測量介質的壓力作用在波登管的內側,這樣波登管橢圓截面會趨于圓形截面。由于波登管微小變形,形成一定的環應力。此環應力會使波登管向外延伸。由于彈性波登管頭部沒有固定,其就會產生小小變形。



技術參數:



     1)表盤直徑:¢40;¢50;¢60;¢75;¢80;¢100;¢150;¢200;¢250



  2)精度等級(%):1.0;1.6;2.5;4.0



   3)測量范圍(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、 0~40、0~60、0~100;-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、 -0.1~1.5、-0.1~2.4



  4)參比工作條件



  在下列條件下,儀表的基本誤差、回差、輕敲位移及指針偏轉的平穩性應符合本標準有關的規定。



  a)環境溫度為:20℃±5℃;



  b)儀表處于正常工作位置;



  c)負荷變化均勻;



  注:未指明時,正常工作位置系指垂直安裝。



  5)溫度影響:不大于0.4%/10℃(使用溫度偏離20±5℃) ;



  6)執行標準:GB/T1226-2010 ;[1-2]



安裝方式:

  1)徑向直接安裝



  2)徑向帶后邊



  3)軸向直接安裝



  4)軸向帶前邊

使用注意事項:



     1)工作壓力使用全量程的 1/3 ~ 2/3 為宜,使用范圍最高不得超過滿刻度的 3/4 。



  2)檢定周期一般不超過半年,測壓部位介質波動大,使用頻繁,準確度要求較高,以及對安全因素要求較嚴的,可按具體情況將檢定周期適當縮短。



  3)工作環境應無腐蝕性氣體。
